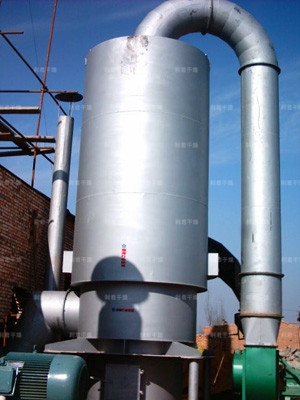

工作原理
??該爐集燃燒與換熱為一體以爐體高溫部位進行換熱的間接加熱技術，煙和空氣各行其道，加熱絕對無污染，
熱效率高(達60-75％)，升溫快，體積小，安裝方便，使用可靠，且價格低(與一噸鍋爐相比該加熱系統只相當于鍋爐加熱系統價格的一半)。
性能特點
??采取了耐高溫措施，從而使其壽命比列管式熱風爐大大延長，并采用了煙氣縱向沖刷散熱片和負壓式排煙方式，換熱部位不積灰塵，無須清理，熱性能穩定。可用各種煤或柴作燃料，并配有二次進風裝置燃燒完全。該爐的各項技術經濟指標均達到了國內水平。
適應物料
??該爐為通用性熱風裝置，與各種物料的干燥設備配套使用。用于糧食、種子、飼料、果品、脫水蔬菜、香茹、木耳、銀耳、茶葉、煙葉等農產品、食品、醫藥品、化工原料、輕重工業產品的加熱除濕，還可用于各種設施的加熱以及庫房除濕等。
| 名稱型號 | JRF-15 | JRF-20 | JRF-30 | JRF-40 | JRF-60 | JRF-80 | JRF-100 |
| 內筒直徑 | 760 | 760 | 1170 | 1170 | 1470 | 1670 | 1870 |
| 外筒直徑 | 1280 | 1280 | 1840 | 1840 | 2200 | 2460 | 2700 |
| 總高 | 3500 | 3500 | 4260 | 4760 | 4810 | 5110 | 5310 |
| 設備總量 | 3.15T | 3.65T | 6.8T | 7.5T | 9.8T | 11.7T | 13.5T |
| 熱風出口直徑 | 300 | 300 | 500 | 500 | 500 | 600 | 600 |
| 熱風出口高度 | 1585 | 1585 | 1670 | 1670 | 1670 | 1770 | 1770 |
| 煙氣出口直徑 | 250 | 250 | 250 | 250 | 250 | 300 | 320 |
| 煙氣出口高度 | 2050 | 2050 | 2220 | 2220 | 2220 | 2385 | 2385 |
| 牛角彎頭型號 | XZD/G Φ578 | XZD/G Φ810 | |||||
| 每小時耗煤量 | 43kg | 57kg | 85kg | 115kg | 170kg | 230kg | 286kg |
| 煤的燃燒值 | 5000kcal/h | ||||||
| 熱效率 | 70-78% | 75-80% | |||||
| 引煙風機型號 | Y5-47-3.15C -1.5KW | Y5-47-4C -2.2KW | Y5-47-4C -3KW | Y5-47-4C -4KW | Y5-47-5C -7.5KW | Y5-47-5C -7.5KW | |
敬告注意
◎環境基準溫度標準按18℃±2℃，煤的熱值以5000Kcal/kg計算。
◎表中熱風溫度是按輸出風量確定的。熱風爐JRF4型的熱風溫度最高可達200℃以上，JRF5 JRF6 型熱風溫度最高可達300 ℃以上(特殊制造可達500 ℃以上)，用戶根據需要進行調整。
◎熱風爐煙窗配置高度：JRF4 型3～5米，JRF 、JRF6 型為5～8米。
◎表中外形尺寸對應位置見熱風爐安裝示意圖。

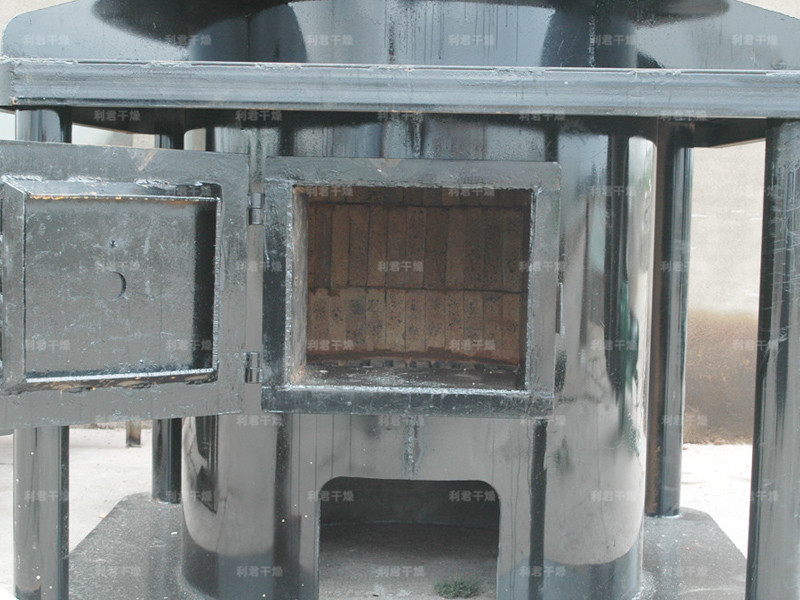

◎爐膛下部內側壁上的耐火層以爐篦處為起點，其高度：JRF4- 4型為0.5米，可現場安裝。
◎JRF6 型為鏈條爐排式燃燒裝置。
?
